３号機（平成１５年７月２１日）

大橋高炉　　　　　　　　　　　３号機透過図	製作の経緯 ３号機を製作した動機は１・２号機と違って自分の思い通りの形の炉を作ってみたいという思いがありキャスタブル（不定形耐火物）を使って炉を作りました。 その形は我が国初の洋式高炉の大橋高炉のような大砲型にしました。 ３号機は小型炉なので高炉と同じ形にして効率が云々といっても仕方ありませんがこの形にしました
１段目　　　　　　　　　　　　　　　　２段目 　　　　 ３段目	製　作 型を作るのに試行錯誤しましたが外枠はペール缶で内枠は上下には板を丸く切ったもの。それを長いボルトで止め周囲にダンボールを巻いた。キャスタブルが接する面には離れやすくするため梱包用のＰＰテープを巻いた。
	Ｃ　Ｇ 「製作編ＣＧ」のボタンを押してみてください。 文章で説明するより解りやすいです。

操　業　編

時　間	.	摘　　　　　要	ブロアの電圧	炉内温度	炉頂部火色
平成１５年７月２１日
午後		組上げ・乾燥 2段目の内壁に粘土を８ミリぐらいの厚さで貼り付け耐火煉瓦の上に組上げた。炉は薪や炭などで乾燥した。	２０〜３０Ｖ	．	．
平成１５年７月２１日
８時８分		火入れ 操業を始めたら２段目と３段目の間からガスが漏れた。N先生がガスケットを持ってきてくれて巻いたらガス漏れは収まった。すき間の粘土の張り方がまずかった	２０Ｖ	．	．
９時44分		１回目原料投入 原料挿入量 餅鉄 木炭 石灰 500g 500g 50g 同量を４回投入 餅鉄は２〜５ミリぐらいのものと粉鉱を混ぜて使用。	４０Ｖ	１０９７℃	橙色
９時58分		２回目原料投入	３５Ｖ	１０８８℃	青みがかった橙色
10時９分		３回目原料投入 あ〜雨が降ってきた。	３５Ｖ	１０６３℃	青みがかった橙色
10時26分	羽口からみた炉内	４回目原料投入 原料10回投入の予定が雨のため４回目で中止。	３５Ｖ	９９６℃	青みがかった橙色
10時36分		ノロ出し	．	．	．
11時00分		操業終了	．	．	．
16時12分		解体	．	．	．

ま と め

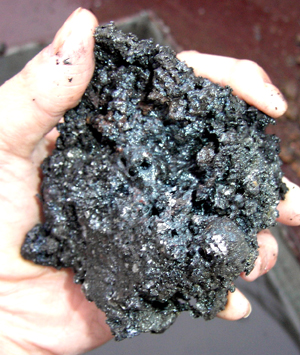

自分の思い通りの形の炉を作ってみたいと思いキャスタブルの炉を作ったわけですが、まさか雨で操業を中止するとは思いませんでした。しかし、２kgの餅鉄から８００gのまとまったケラを作ることが出来ました。 ご協力を賜りましたＴ研究員とN先生に感謝いたします。
